Menşe yeri: | Çin |
Marka adı: | Tianma |
Sertifika: | RoHS |
Model numarası: | YT024C023 |
Min sipariş miktarı: | 1 parça |
---|---|
Fiyat: | USD 15-17/ PCS |
Ambalaj bilgileri: | Corton:544×365×250(mm) Adet:504 ADET Ağırlık(Kg):11.8±5%KG |
Teslim süresi: | 20-25 |
boyut: | 2.4 inç | Piksel Numarası: | 240(RGB)×20 (QVGA) 166PPI |
---|---|---|---|
Ekran Tipi: | LCM , TFT-LCD a-Si | Yapılandırma: | RGB Dikey şerit |
Destek Rengi: | %53 NTSC 262K | Çalışma modu: | TN, İletken, Normalde Beyaz |
Tepki Süresi: | 20 (Tip.)(Tr+Td) ms | Kare hızı: | 60HZ |
Güç kaynağı: | 2.8/2.8V (Tip.)(IOVCC/VCC) | İyi Görünüm: | 12:00 saat |
Vurgulamak: | QVGA TFT Ekran Modülü,2.4 inç TFT Ekran Modülü,166PPI Tft Lcd Ekran |

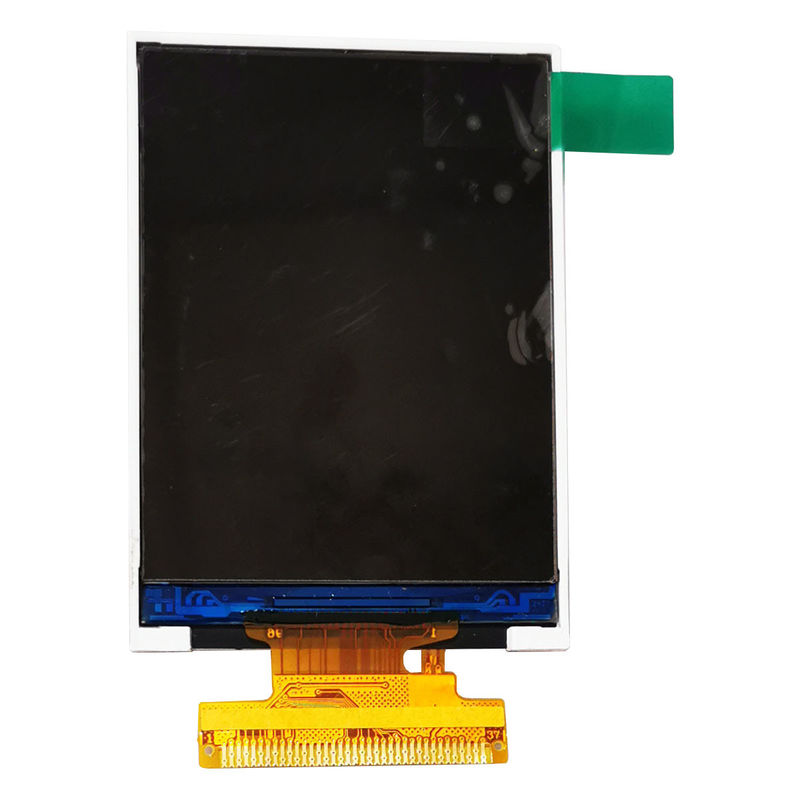

2.4.0 inç TN QVGA TFT Ekran modülü tft ekran tft lcd 37PIN
YT024C023, aktif anahtarlama cihazları olarak amorf silikon TFT'leri (İnce Film Transistörleri) kullanan renkli aktif matris TFT-LCD Modelidir.Normal siyahta çalışan aktarıcı tipte bir ekrandır.Bu TFT-LCD, 240 yatay x 240 dikey piksel dizisi ile çapraz olarak ölçülen 1.54 inç aktif alana sahiptir.Her piksel dikey şerit halinde düzenlenmiş Kırmızı, Yeşil, Mavi noktalara bölünmüştür ve bu panel 262K renk görüntüleyebilir.
Genel Özellikler
HAYIR. | Kalem | Şartname | Birim | Açıklama |
1 | LCD Boyutu | 2.4 | inç | - |
2 | Panel Tipi | a-Si TFT-LCD, LCM | - | - |
3 | Oynatma formatı | 240(RGB)×320 115PPI | piksel | - |
4 | Ekran modu | TN, Normalde Beyaz, İletken | - | - |
5 | Destek Rengi | 262K %53 NTSC | - | Not |
6 | Yön Görüntüleme | saat 12:00 | - | - |
7 | Kontrast Oranı | 500:1 (Tip.) (TM) | - | - |
8 | parlaklık | 200 cd/m² (Tip.) | cd/m2 | Not |
9 | Anahat Karartma | 42,72(Y)×60,26(D) ×2,45(D) mm | mm | Not |
10 | Aktif Alan | 36,72(Y)×48,96(D) mm | mm | - |
11 | Çerçeve Alanı | - | mm | - |
12 | Ağırlık | 12.0g (Tip.) | G | - |
13 | Dokunmatik panel | Olmadan | biraz | - |
14 | Işık kaynağı | WLED [1S4P] , 20K saat , W/O Sürücüsü | - | - |
15 | arayüz türü | 8/9/16/18-bit 8080 paralel , 37 pinli FPC | - | - |
16 | Çalışma sıcaklığı | -20~70°C | ºC | - |
17 | Depolama sıcaklığı | -30 ~ 80 °C | ºC | - |
Anahat Boyut (birim: mm)
ilgili ürünler
Boyut | Model numarası. | Çözünürlük | anahat boyutu (LCM) Y*V*T(mm) |
Arayüz | Yönü görüntüle |
2.31 | YT023H003 | 320*240 | 50.80*45.80*2.46 | MCU/SPI | saat 12 |
2.4 | YT024H001 | 240*320 | 42.72*60.26*2.25 | MCU | saat 12 |
2.4 | YT024C017 | 240*320 | 42.72*60.26*2.25 | SPI+RGB/MCU | TÜMÜ |
2.8 | YT028H003 | 240*320 | 50,00*69,20*2,40 | MCU | TÜMÜ |
2.8 | YT028I001 | 240*320 | 50,00*69,20*2,40 | MCU | saat 12 |
3.5 | YT035F001 | 320*480 | 54.66*82.94*2.20 | MIPI | saat 12 |
3.5 | YT035C025 | 320*480 | 55.00*84.71*2.25 | MCU/SPI | TÜMÜ |
3.5 | YT043H007 | 480*800 | 62.46*105.9*2.20 | SPI+RGB | TÜMÜ |
4 | YT043H012 | 480*800 | 62.46*105.9*2.20 | MIPI | saat 12 |
4.3 | YT445H006 | 480*854 | 60.04*109.42*1.95 | RGB | TÜMÜ |
4.5 | YT045I001 | 480*854 | 60.00*109.00*1.85 | MIPI | TÜMÜ |
5 | YT050B008 | 720*1280 | 64.70*118.70*1.55 | MIPI | TÜMÜ |
5 | YT050C001 | 1080*1920 | 64.9*119.75*2.2 | RGB | TÜMÜ |
5 | YT055H005-V1 | 480*800 | 70.34*128.11*2.05 | RGB | TÜMÜ |
5.5 | YT055B001 | 1080*1920 | 71.00*129.56*1.50 | MIPI | TÜMÜ |
Neden bizi seçmelisiniz:
1. Firmamız 2011 yılında kurulmuş ve birçok tanınmış şirket ile uzun vadeli bir işbirliğine sahiptir.
2. Profesyonel bir ar-ge ekibimiz ve teknik desteğimiz var.
3. Çok sayıda spot envanterimiz var ve ödeme yapıldıktan sonra en kısa sürede teslimatı gönderebiliriz.
4.Bu markaların doğrudan temsilcisiyiz, sipariş süreci basit ve teslimat süresi kısa.
5. Firmamızdan tüm ekran gemileri uzun garantilidir ve satış sonrası hizmet sağlayabilecek yeterli teknik desteğe sahibiz.
LCD Modüllerinin Kullanımına İlişkin Önlemler
1.1 Kullanım Önlemleri
1.1.1 Gösterge paneli camdan yapılmıştır.Yüksek bir yerden vb. düşürerek mekanik bir darbeye maruz bırakmayın.
1.1.2 Gösterge paneli hasarlıysa ve içindeki likit kristal madde dışarı sızarsa ağzınıza kaçmamasına dikkat edin, madde cildinize veya giysilerinize temas ederse hemen sabun ve su kullanarak yıkayın.
1.1.3 Ekran yüzeyine veya bitişik alanlara aşırı güç uygulamayın çünkü bu,
renk tonunun değişmesine neden olur.
1.1.4 LCD modülünün ekran yüzeyini kaplayan polarizör yumuşaktır ve kolayca çizilebilir.
Bu polarizörü dikkatli kullanın.
1.1.5 Ekran yüzeyi kirlenmişse, yüzeyi havalandırın ve bir bezle hafifçe silin.
yumuşak kuru bez.Hala tamamen temizlenmiyorsa, bezi aşağıdaki çözücülerden biriyle nemlendirin:
-İzopropil alkol
-Etil alkol
Yukarıda belirtilenler dışındaki çözücüler polarizöre zarar verebilir.Özellikle, kullanmayın
Takip etmek:
-Suçlu
-keton
-Aromatik çözücüler
1.1.6 LCD Modülünü sökmeye çalışmayın.
1.1.7 Mantık devresi gücü kapalıysa, giriş sinyallerini uygulamayın.
1.1.8 Elemanların statik elektrik tarafından tahrip edilmesini önlemek için,
optimum çalışma ortamı.
1.1.8.1 LCD Modüllerini tutarken gövdeyi toprakladığınızdan emin olun.
1.1.8.2 Lehimleme demirleri gibi montaj için gerekli aletler uygun şekilde topraklanmalıdır.
1.1.8.3 Üretilen statik elektrik miktarını azaltmak için montaj ve diğer işleri kuru koşullarda yapmayın.
1.1.8.4 LCD Modülü, ekran yüzeyini korumak için bir film ile kaplanmıştır.Statik elektrik oluşabileceğinden, bu koruyucu filmi soyarken dikkatli olun.
1.2 Depolama önlemleri
1.2.1 LCD modüllerini saklarken, doğrudan güneş ışığına veya floresan lambaların ışığına maruz bırakmaktan kaçının.
1.2.2 LCD modülleri, depolama sıcaklığı aralığının altında saklanmalıdır.LCD modülleri uzun süre saklanacaksa önerilen koşul:
Sıcaklık : 0°C~ 40°CNispeten nem: <80%
1.2.3 LCD modüller, asit, alkali ve zararlı gazların olmadığı bir odada saklanmalıdır.
1.3 Taşıma Önlemleri
1.3.1 LCD modülleri nakliye sırasında düşmemeli ve şiddetli darbelere maruz kalmamalı ve ayrıca aşırı basınç, su, nem ve güneş ışığından kaçınmalıdır.
SSS
S1.Ürün kalitenize nasıl güvenebilirim?
A:
-- Hammaddelerimiz ROHS uyumludur .
--Display, ISO9001:2008 ve ISO9001:2015 Sertifikalı bir şirkettir, üretimimizde kesinlikle ISO standartlarına bağlı kalıyoruz.
--Ürünlerimiz sevkiyat öncesi %100 Görsel ve Fonksiyon testinden geçirilmektedir.
Bu arada TFT Ekran modüllerimize gerekli Yaşlanma testi ve Güvenilirlik testlerini yapıyoruz, örn.Yüksek ve Düşük Sıcaklık ve Yüksek Nemli Ortamlarda Depolayın ve Çalıştırın, ESD ve parazit önleyici test, Düşme (paketle birlikte) ve Titreşim Testi.
Dokunmatik Ekranlarımız Tuz püskürtme testi, Sertlik testi, Çelik bilye Düşme testi, Düzlük testi, Termal şok testi…
--Tecrübemiz ve yetkinliğimiz, yeterlilik oranını her zaman %99,7 ve üzeri yapmaktadır.
Q2. Hangi boyutlarda LCD'ler ve Dokunmatik Paneller sağlıyorsunuz??
A:
--Aşağıdakileri içeren küçük boyutlar: 0.96”, 1.22”, 1.3”, 1.44”, 1.54”, 1.77”, 2.0”, 2.4”, 2.7”, 2.8”, 3.0”, 3.2”, 3.5”, 3.95”, 3.97”, 4.3”, 5”, 5.6”, 6.86”.
-- Aşağıdakileri içeren orta boylar: 7”, 8”, 9”, 10.1”, 10.2”, 13.3”,14.1",15.6",17",21.5",23
Q3.Resmi sipariş öncesi örnek bir sipariş alabilir miyim?
A: Evet, yeni projeler veya çalışan projelerin değiştirilmesi için numune siparişi her zaman açığız.0,96 inçten 13,3 inç'e kadar birçok standart TFT LCD modül ve Dokunmatik ekran modeli stoğumuz var, bu da teslimatın siparişle aynı gün yapılabileceği anlamına geliyor.
Q4.Örnek sipariş ve Seri Üretim siparişi için teslim süresi nedir?
A:
--LXDisplay standart ürünleri için, numunelerin teslim süresi genellikle 1-7 gündür, seri üretim için 10 gün kadar hızlı olabilir.
--Özelleştirilmiş ürünler için,
Yeni FPC'yi 7 günde, yeni Arka Işığı 15 günde ve yeni Kapasitif dokunmatik panel veya Dirençli dokunmatik paneli 18 günde hazır hale getirebiliriz.
Özel ürünlerin seri üretimi 3 hafta kadar hızlı olabilir.
--Özet olarak, büyük üretim yıllarımıza dayanarak, LCD panel, IC ve diğer malzeme tedarikçileriyle iyi ilişkiler kuruyoruz, yoğun malzeme sıkıntısı olduğunda bile istikrarlı bir tedarikimiz vardı.
Q5.MOQ gereksiniminiz var mı?
A: Evet, farklı ürün boyutlarına bağlıdır.Lütfen satışlarımıza bakın, teşekkürler.
Q6.Özelleştirilmiş ürünlerde sizinle nasıl çalışırım?
A: Öncelikle lütfen bize özel gereksinimlerinizin, herhangi bir Çizimin veya Spesifikasyonun tanımını verin --- Mühendislerimiz uyumlu çözümü ve ayrıca kalıp maliyetini (varsa) çözecektir --- Onay için Çizim ve Şartname sağlarız --- Numuneler sağlarız güvenilirlik testi ve yaşlanma testinden sonra onay için --- Gerekirse değişiklik yaparız --- Az miktarda deneme siparişi yaparız (gerekirse) --- Seri üretim yaparız.
